Наружное освещение — это не просто фонари на столбах, а сложная инженерная система. От фундамента до кронштейна каждый элемент влияет на надёжность и срок службы сети. Особого внимания заслуживает защитный цоколь: он изолирует крепёж от влаги и реагентов, предотвращает коррозию и обеспечивает электробезопасность. В статье — устройство опор, виды кожухов и ключевые правила монтажа.
Опоры наружного освещения - это сложные инженерные системы. Каждая деталь рассчитывается под конкретные эксплуатационные нагрузки. Безаварийная служба зависит от согласованной работы всех комплектующих, начиная от подземного базиса и заканчивая оголовком.
Такое устройство опор городского назначения гарантирует долговечность всей сети. В базовую схему входят силовой ствол, подземное основание, крепеж и верхний кронштейн. Изменение параметров одного элемента меняет расчетную прочность всей системы опор. Сама специфика устройства требует строгого учета климатических факторов.
Основным элементом системы выступают металлические опоры, которые изготавливаются из листового или трубного проката. По форме ствола они разделяются на граненые конические и круглые трубчатые столбы. Граненые модификации обладают повышенной жесткостью при минимальном весе за счет продольных ребер.

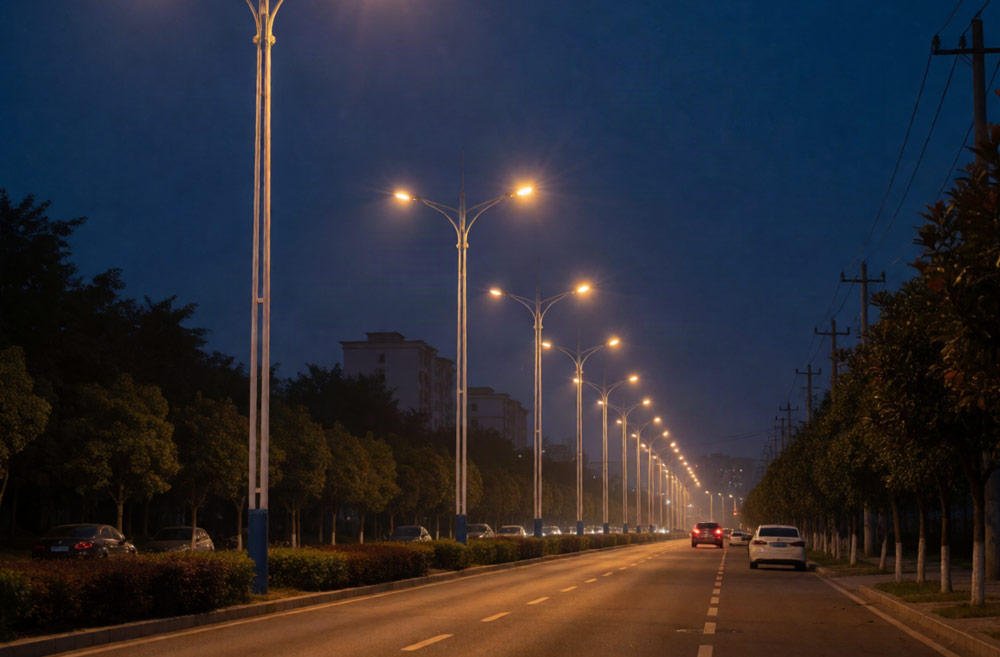

Данные опоры освещения устанавливаются вдоль оживленных автомагистралей, на городских площадях, транспортных развязках и в жилых кварталах. Силовые металлические стойки также применяются для воздушной прокладки силовых линий.
По способу монтажа инженерные системы делятся на прямостоечные и фланцевые. При втором варианте надземная часть крепится к предварительно забетонированному основанию. Для этой установки применяются специальные закладные детали фундамента фланцевого типа.
Существуют разные модификации деталей, подбираемые под условия грунта:
Для слабых или обводненных почв применяются винтовые сваи. Такой метод раздельного монтажа опор наружного типа упрощает замену поврежденной конструкции.
Верхняя часть стального ствола оборудуется оголовком для установки светотехнического оборудования. Специальные кронштейны позволяют надежно зафиксировать приборы и направить световой поток под нужным углом. Параметры подбираются под нормативные требования уличного освещения.
Современные опоры уличного освещения комплектуются оголовками следующих типов:
Параметры вылета подбираются под тип уличного пространства и количество светильников.
В нижней секции опор освещения располагается ревизионный люк, внутри которого монтируется вводный щиток. В этой полости размещается электромонтажная соединительная коробка ЕКМ, отвечающая за коммутацию проводов и защиту цепи.

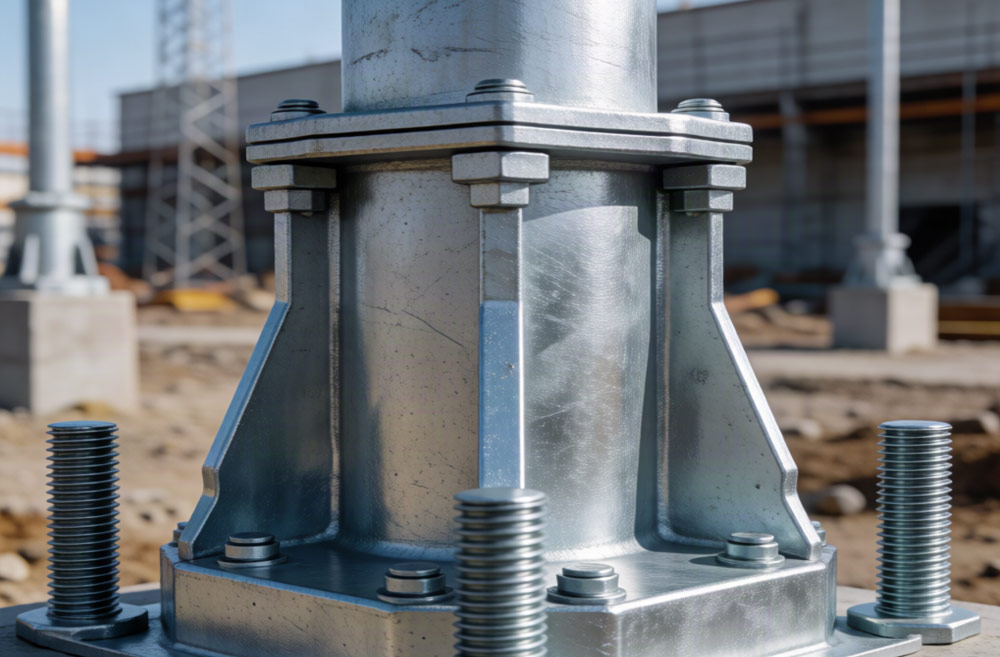

Для фиксации фланцев используются высокопрочные метизы. От физической прочности крепежа зависит ветровая стойкость всего комплекса освещения. Поверхность метизов защищается от коррозии, что критически важно для осветительных сетей.

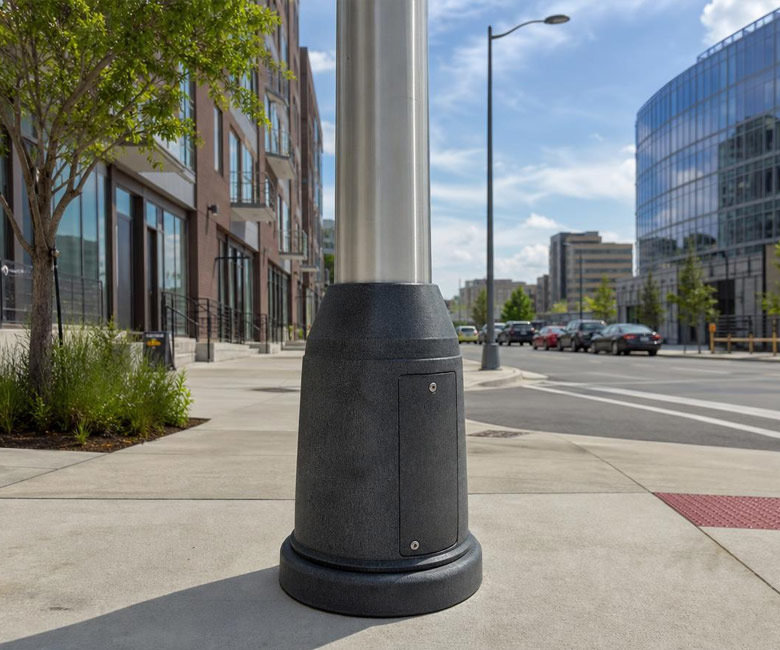

Нижний фланец и крепежные болты подвергаются агрессивному воздействию внешней среды: дорожной химии, влаги и грязи. Чтобы изолировать уязвимый узел, применяются специальные цоколи опор. Они полностью закрывают место соединения ствола с фундаментом.
Эти защитные элементы повышают безопасность объектов, исключая доступ посторонних лиц к электрическому узлу. Установленные на опоры наружного освещения, стеклопластиковые кожухи предотвращают развитие сквозной коррозии крепежа.
Современные защитные цоколи гармонично дополняют облик городских улиц. Продуманный подбор деталей продлевает срок службы всей системы опор наружного освещения.
Производители выпускают защитные элементы, точно повторяющие геометрию нижней части ствола. По форме профиля выделяют восьмигранные кожухи для граненых стоек и круглые гладкие элементы для трубчатых стволов.
Существуют различные виды защитных изделий:
Такое разнообразие позволяет монтировать их на любые опоры наружного контура. Правильно подобранный кожух плотно садится на фланец, сохраняя наружное освещение в рабочем состоянии. Прочные детали подходят под опоры уличного назначения.
Стеклопластиковый корпус превосходит металлические аналоги по стойкости к внешним факторам. Композитный материал выполняет важные диэлектрические, антивандальные и защитные функции, предотвращая поражение током при аварийных утечках.
Материал обладает следующими эксплуатационными свойствами:
Защитные элементы наружного базирования из стеклопластика не требуют регулярного окрашивания. Они сохраняют исходный облик и целостность, обеспечивая стабильное уличное освещение на протяжении всего срока службы.
Строительный процесс начинается с геодезической разбивки трассы и подготовки траншей под прокладку линий. Глубина заложения подземных питающих кабелей определяется требованиями ПУЭ. В подготовленные котлованы устанавливают и бетонируют фланцевые элементы фундамента.
После застывания бетона выполняются основные этапы монтажа:
Соблюдение технологии обеспечивает бесперебойную работу наружного освещения.
