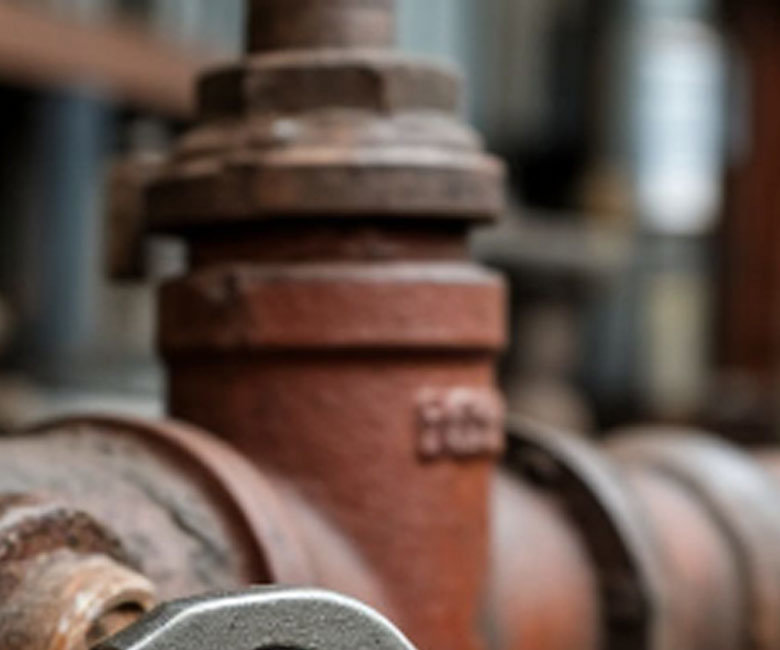

Защита систем: принцип работы и виды промышленных обратных клапанов

Принцип действия и фундаментальная конструкция

Основная задача обратного клапана — обеспечить движение среды только в одном направлении. Он автоматически перекрывает проходное сечение при попытке потока изменить вектор. Конструктивно большинство моделей включает корпус, седло и затвор. Затвор — это подвижный элемент, который открывается под давлением прямого потока. Как только давление падает или возникает обратный ток, он возвращается на седло. Это перекрывает магистраль.

Работа основана на простых физических принципах. Прежде всего, это энергия самого потока, сила тяжести или пружины. В результате устройство не требует внешнего управления. Оно срабатывает автономно, что критически важно для безопасности. Следовательно, надежность механизма является его главным преимуществом.

Основные типы промышленных обратных клапанов

Выбор конкретного типа зависит от параметров системы. Учитывается давление, агрессивность среды, требуемая герметичность и монтажное положение. В промышленности распространены несколько конструктивных разновидностей.

• Поворотные (захлопки). Их затвор выполнен в виде «тарелки», вращающейся на оси вне проходного сечения. При прямом потоке диск откидывается, а при обратном — захлопывается. Такие модели подходят для труб большого диаметра. Однако они могут создавать значительные гидравлические удары при резком закрытии.

• Подъемные (пружинные). Здесь затвор перемещается перпендикулярно оси потока. Под давлением он поднимается, открывая проход. Пружина постоянно поджимает его к седлу. Как только давление падает, затвор мгновенно садится на место. Такие клапаны отличаются высокой герметичностью. Поэтому их часто используют в системах с высоким давлением.

• Шаровые. В качестве затвора выступает массивный шар. Прямой поток приподнимает его, а обратный — прижимает к седлу. Конструкция проста и надежна. Она особенно эффективна для вязких сред или систем, где возможны загрязнения.

• Дисковые межфланцевые. Это компактные устройства, которые монтируются между фланцами трубопровода. Их затвор — это диск, прижимаемый к седлу пружиной. Главное преимущество — малая строительная длина и вес. Они широко применяются в ограниченном пространстве.

• Приемные с сеткой. Устанавливаются на конце всасывающего трубопровода перед насосом. Они не только предотвращают обратный ток, но и фильтруют среду. Сетка задерживает крупные механические примеси. Это защищает последующее оборудование от повреждений.

Критерии выбора и сферы применения

Подбор промышленного обратного клапана — ответственная инженерная задача. Ошибка может снизить эффективность системы или привести к аварии. Прежде всего, анализируют характеристики рабочей среды: ее тип, температуру, давление и химический состав. От этого зависит выбор материалов изготовления (чугун, сталь, сплавы). Также важен диаметр условного прохода (Ду) и тип присоединения (фланцевое, муфтовое, под приварку).

Особое внимание уделяют давлению срабатывания и классу герметичности. Для систем с возможными гидроударами выбирают клапаны с демпфирующими устройствами. Они обеспечивают плавное закрытие.

Область применения этой арматуры огромна. Ее можно встретить в магистральных нефте- и газопроводах. Здесь они защищают насосные станции и разделяют разные продукты. В химической и нефтехимической промышленности клапаны из специальных сплавов работают с агрессивными средами. В энергетике они являются частью систем питания котлов и трубопроводов пара. Кроме того, они незаменимы в системах водоснабжения и канализации. Они оберегают насосы и предотвращают затопление.

Монтаж, эксплуатация и техническое обслуживание

Правильная установка определяет долговечность и корректность работы устройства. Монтаж выполняют строго по направлению стрелки на корпусе. Она указывает рекомендуемое движение среды. Для подъемных моделей критически важно горизонтальное положение. Иначе сила тяжести не поможет закрытию затвора. Поворотные и межфланцевые клапаны можно устанавливать как горизонтально, так и вертикально. Но необходимо проверить паспортные данные.

В процессе эксплуатации клапан требует периодического контроля. Техническое обслуживание включает внешний осмотр на предмет протечек. Также проверяют состояние крепежных элементов. При плановых остановках системы арматуру часто подвергают диагностике. Проверяют износ уплотнительных поверхностей и подвижных частей. Своевременная замена изношенных деталей предотвращает внезапные отказы.

Таким образом, промышленный обратный клапан — это не просто элемент трубопровода. Это интеллектуальное предохранительное устройство. Оно обеспечивает стабильность технологических процессов и безопасность дорогостоящего оборудования. Грамотный выбор, монтаж и обслуживание этой арматуры напрямую влияют на бесперебойность работы всего предприятия.
